Латунь марки ЛС63-3 представляет собой высококачественный медно-цинковый сплав с повышенным содержанием свинца, относящийся к категории свинцовых (автоматных) латуней. Этот материал отличается исключительной обрабатываемостью резанием, превосходными антифрикционными свойствами и хорошими механическими характеристиками, что делает его идеальным выбором для производства точных деталей методом автоматной обработки в машиностроении, автомобильной и часовой промышленности.

Расшифровка марки ЛС63-3

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• С - содержит свинец как основной легирующий элемент
• 63 - номинальное содержание меди около 63%
• 3 - номинальное содержание свинца около 3%

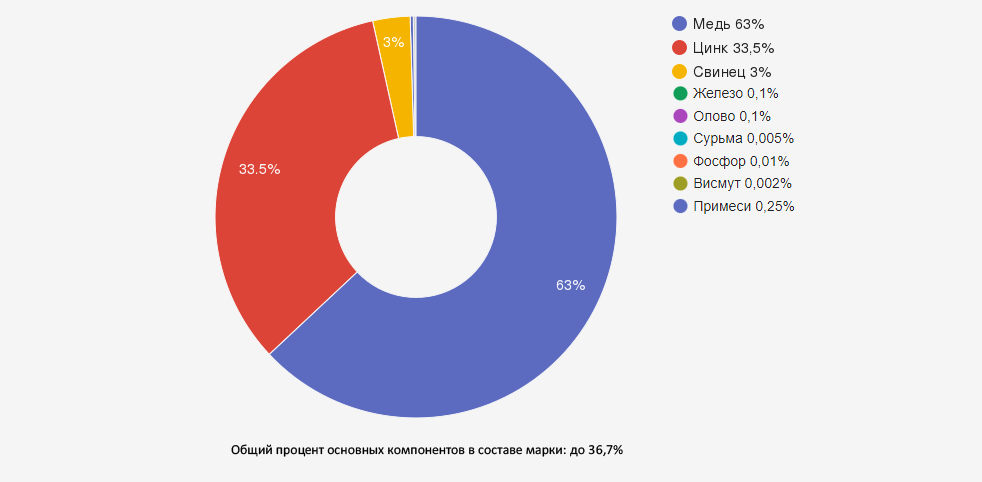

Химический состав латуни ЛС63-3

Сплав ЛС63-3 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	62,0-65,0	Основной компонент, определяет базовые свойства, пластичность и коррозионную стойкость
Свинец (Pb)	2,4-3,0	Значительно улучшает обрабатываемость резанием, образуя включения, способствующие дроблению стружки
Железо (Fe)	до 0,1	Примесь, содержание ограничено для сохранения пластичности
Олово (Sn)	до 0,1	Повышает коррозионную стойкость и антифрикционные свойства
Фосфор (P)	до 0,01	Действует как раскислитель при производстве
Сурьма (Sb)	до 0,005	Примесь, содержание строго контролируется
Висмут (Bi)	до 0,002	Примесь, содержание строго контролируется
Цинк (Zn)	остальное	Второй основной компонент, улучшает литейные свойства, снижает стоимость

Суммарная доля примесей и прочих элементов не должна превышать 0,25% от общего объема сплава, что обеспечивает стабильность его свойств.

Ключевой особенностью химического состава латуни ЛС63-3 является повышенное содержание свинца (2,4-3,0%), что существенно улучшает обрабатываемость резанием и делает этот сплав эталонным материалом для автоматной обработки.

Механические и физические свойства латуни ЛС63-3

Латунь ЛС63-3 может поставляться в различных состояниях (мягком, полутвердом, твердом), что определяет различия в её механических свойствах:

Параметр	Мягкое состояние (М)	Полутвердое состояние (П)	Твердое состояние (Т)
Предел прочности при растяжении (σв), МПа	290-340	340-390	390-440
Предел текучести (σт), МПа	100-130	220-250	280-320
Относительное удлинение (δ), %	35-45	15-25	5-15
Твердость по Бринеллю, НВ	70-85	85-95	95-110

Физические характеристики латуни ЛС63-3:

Параметр	Значение
Плотность, г/см³	8,5-8,6
Температура плавления, °C	870-890
Температура рекристаллизации, °C	450-480
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	19,5-20,0
Теплопроводность, Вт/(м·К)	105-115
Удельное электрическое сопротивление, Ом·м×10⁻⁸	6,5-7,0
Обрабатываемость резанием, % (эталон)	100

Ключевые характеристики сплава ЛС63-3:

• Эталонная обрабатываемость резанием благодаря высокому содержанию свинца
• Превосходные антифрикционные свойства
• Хорошая прочность и износостойкость
• Немагнитность
• Высокая коррозионная стойкость в атмосферных условиях
• Хорошая теплопроводность

Технологические свойства и особенности обработки

Латунь ЛС63-3 обладает рядом важных технологических свойств, определяющих особенности её обработки и области применения:

Обрабатываемость резанием

Главным технологическим преимуществом латуни ЛС63-3 является её исключительная обрабатываемость резанием:

• Высокое содержание свинца (2,4-3,0%) обеспечивает эталонную обрабатываемость резанием (принята за 100%)
• Свинцовые включения действуют как смазка и способствуют образованию короткой ломкой стружки
• Возможность применения высоких скоростей резания (до 200-250 м/мин)
• Минимальный износ режущего инструмента
• Возможность получения деталей с высокой точностью размеров и качеством поверхности
• Идеально подходит для обработки на токарных автоматах и станках с ЧПУ

Обработка давлением

Сплав ЛС63-3 также хорошо поддается различным видам обработки давлением:

• Горячая деформация - выполняется при температуре 650-750°C, обеспечивая получение заготовок различной формы
• Холодная деформация - сплав удовлетворительно поддается холодной прокатке, волочению, штамповке, хотя наличие высокого содержания свинца несколько снижает его пластичность

Термическая обработка

Для снятия внутренних напряжений и восстановления пластичности после холодной деформации применяется отжиг:

• Температура отжига: 600-650°C
• Время выдержки: зависит от размеров изделия, обычно 1-2 часа
• Охлаждение: медленное на воздухе или в печи

После отжига латунь становится мягкой и податливой к деформациям, легко гнется и вытягивается.

Коррозионная стойкость

Латунь ЛС63-3 имеет следующие характеристики коррозионной стойкости:

• Хорошая устойчивость к атмосферной коррозии
• Удовлетворительная стойкость в пресной воде
• Ограниченная стойкость в морской воде из-за риска обесцинкования
• Несколько пониженная коррозионная стойкость по сравнению с беcсвинцовыми латунями из-за высокого содержания свинца

Сварка и пайка

Соединение деталей из латуни ЛС63-3 может осуществляться следующими методами:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
• Сварка - возможна, но имеет существенные ограничения из-за высокого содержания свинца, который может вызывать пористость швов и выделение токсичных паров. При необходимости сварки рекомендуется аргонодуговой метод с тщательным контролем режимов.

Формы поставки латуни ЛС63-3

Компания "ОборонСпецСплав" поставляет латунь ЛС63-3 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:

Прутки

• Круглые - диаметром от 3 до 180 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - с размером "под ключ" от 5 до 60 мм

Листы и полосы

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм

Проволока

• Диаметром от 0,1 до 12 мм
• В мотках, бухтах или на катушках
• Круглого, квадратного или шестигранного сечения
• Различной степени твердости

Ленты

• Толщиной от 0,05 до 2,0 мм
• Шириной от 10 до 300 мм
• В рулонах или нарезанные по длине

Чушки

• Для последующей переплавки и изготовления литых деталей

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛС63-3

Благодаря своим уникальным технологическим свойствам, особенно исключительной обрабатываемости резанием, латунь ЛС63-3 широко применяется в различных отраслях промышленности:

Автомобильная и тракторная промышленность

• Детали топливной аппаратуры
• Компоненты гидравлических и пневматических систем
• Элементы карбюраторов
• Детали приборов
• Компоненты трансмиссии

Машиностроение

• Точные детали, изготавливаемые на автоматических станках
• Втулки и вкладыши подшипников скольжения
• Зубчатые колеса малонагруженных передач
• Детали скольжения
• Крепежные элементы (винты, гайки, болты)

Часовая промышленность

• Компоненты часовых механизмов
• Детали с антимагнитными свойствами
• Декоративные элементы корпусов

Приборостроение

• Корпусные детали приборов
• Компоненты точных механизмов
• Элементы электротехнических устройств
• Детали измерительного оборудования

Электротехника

• Контактные элементы
• Клеммные соединения
• Компоненты электрических разъемов
• Токопроводящие детали

Преимущества и недостатки латуни ЛС63-3

Преимущества:

• Эталонная обрабатываемость резанием, особенно на автоматизированном оборудовании
• Превосходные антифрикционные свойства
• Хорошая прочность и износостойкость
• Высокая точность изготовления деталей
• Немагнитность
• Хорошая коррозионная стойкость в атмосферных условиях
• Достаточная теплопроводность

Недостатки:

• Ограниченная применимость в условиях высоких нагрузок
• Умеренная пластичность из-за высокого содержания свинца
• Ограниченная стойкость в морской воде
• Экологические ограничения из-за высокого содержания свинца
• Сложность сварки
• Не рекомендуется для деталей, контактирующих с пищевыми продуктами и питьевой водой

Аналоги латуни ЛС63-3

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛС59-1	Россия	Содержит больше меди, меньше свинца, более прочная, но хуже обрабатываемость
ЛМцС58-2-2	Россия	Дополнительно легирована марганцем, лучшая коррозионная стойкость
CuZn36Pb3	Европа (EN)	Европейский аналог свинцовой автоматной латуни
C36000	США (ASTM)	Американский аналог, известный как "Free-Cutting Brass"
JIS H3250 C3604	Япония	Японский аналог свинцовой автоматной латуни

При замене латуни ЛС63-3 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛС63-3

Почему латунь ЛС63-3 считается эталоном обрабатываемости резанием?

Латунь ЛС63-3 принята в металлообработке за эталон обрабатываемости резанием (100%) благодаря уникальному сочетанию свойств, обусловленных её химическим составом и структурой. Высокое содержание свинца (2,4-3,0%) является ключевым фактором, определяющим исключительную обрабатываемость этого сплава. Свинец не растворяется в основной структуре латуни и образует отдельные включения, которые выполняют роль твердой смазки при обработке резанием, снижая трение между стружкой и режущим инструментом. Это приводит к образованию короткой, ломкой стружки, которая легко отделяется и не наматывается на инструмент, что особенно важно при работе на автоматических станках. Оптимальное соотношение меди (62-65%) и цинка в сплаве обеспечивает двухфазную структуру (α+β), которая обладает достаточной прочностью, но при этом хорошо поддается резанию. Такое сочетание свойств позволяет обрабатывать латунь ЛС63-3 с высокими скоростями резания (до 200-250 м/мин) при минимальном износе инструмента и получать детали с высокой точностью размеров и качеством поверхности.

Какие экологические ограничения существуют для использования латуни ЛС63-3?

Экологические ограничения использования латуни ЛС63-3 связаны с высоким содержанием свинца (2,4-3,0%), который является токсичным тяжелым металлом. В Европейском Союзе директива RoHS (Restriction of Hazardous Substances) ограничивает содержание свинца в электрическом и электронном оборудовании до 0,1% по массе, что значительно ниже, чем в данном сплаве. Аналогичные ограничения действуют в США, Японии, Китае и других странах. Особенно строгие нормы существуют для материалов, контактирующих с питьевой водой и пищевыми продуктами. Например, стандарт NSF/ANSI 61 в США устанавливает жесткие ограничения на содержание свинца в материалах для систем питьевого водоснабжения. При производстве и обработке латуни ЛС63-3 необходимо соблюдать специальные меры предосторожности для предотвращения загрязнения воздуха свинцовыми частицами и защиты работников. Для утилизации изделий из свинцовых латуней также требуется соблюдение особых правил. В связи с этими ограничениями в некоторых отраслях происходит постепенный переход на бессвинцовые альтернативы, хотя по технологическим свойствам они пока уступают свинцовым латуням.

Как влияет двухфазная структура на свойства латуни ЛС63-3?

Двухфазная структура (α+β) латуни ЛС63-3 оказывает многостороннее влияние на её свойства. Альфа-фаза, богатая медью, обеспечивает хорошую пластичность, вязкость и коррозионную стойкость материала. Бета-фаза, богатая цинком, придает сплаву повышенную прочность и твердость. Сочетание этих фаз в оптимальном соотношении создает материал с хорошим балансом механических свойств, что делает его универсальным для различных применений. Наличие двух фаз также способствует лучшей обрабатываемости резанием, так как на границе фаз возникают микронапряжения, облегчающие процесс формирования стружки. Однако двухфазная структура имеет и определенные ограничения: при повышенных температурах может происходить изменение соотношения фаз, что приводит к изменению размеров и механических свойств. Также при длительной эксплуатации в агрессивных средах возможно селективное растворение бета-фазы (обесцинкование), что снижает прочность и коррозионную стойкость. Для уменьшения этих негативных эффектов в состав латуни вводятся легирующие элементы, такие как олово, которые повышают стабильность структуры и коррозионную стойкость.

Можно ли использовать латунь ЛС63-3 для деталей, работающих при повышенных температурах?

Использование латуни ЛС63-3 для деталей, работающих при повышенных температурах, имеет существенные ограничения. Данный сплав не рекомендуется применять при температурах выше 200-250°C из-за ряда факторов. Во-первых, при повышенных температурах происходит изменение соотношения α и β фаз в структуре латуни, что может приводить к изменению размеров и свойств деталей. Во-вторых, свинцовые включения, которые при комнатной температуре равномерно распределены в структуре, при нагреве могут мигрировать к границам зерен, что снижает механические свойства. В-третьих, при температурах выше 300°C возможно интенсивное окисление поверхности и частичное испарение цинка, особенно из β-фазы, что приводит к изменению состава поверхностного слоя и образованию пористости. Для работы при повышенных температурах более подходящими являются специальные жаропрочные латуни с добавлением алюминия, кремния, марганца или другие медные сплавы, например, бронзы. Если же требуется использовать латунь ЛС63-3 в условиях кратковременного нагрева, необходимо обеспечить хорошую вентиляцию для предотвращения накопления свинцовых паров и принять во внимание возможное изменение размеров деталей.

Какие существуют способы повышения коррозионной стойкости изделий из латуни ЛС63-3?

Для повышения коррозионной стойкости изделий из латуни ЛС63-3 применяется ряд эффективных методов. Наиболее распространенным является нанесение защитных покрытий: никелирование, хромирование, лакирование или нанесение специальных антикоррозионных составов. Химическое оксидирование позволяет создать на поверхности изделия плотную защитную оксидную пленку, которая значительно повышает коррозионную стойкость и может иметь декоративное значение. Для предотвращения обесцинкования (селективной коррозии с вымыванием цинка) в рабочую среду могут добавляться специальные ингибиторы коррозии. При эксплуатации изделий в электропроводящих средах эффективна катодная защита. Важным методом является также регулярное техническое обслуживание, включающее очистку поверхности от загрязнений и продуктов коррозии. При проектировании конструкций следует избегать застойных зон и щелевых контактов, которые способствуют развитию локальной коррозии. Для хранения деталей из латуни ЛС63-3 рекомендуется использовать консервационные масла, смазки или специальные антикоррозионные бумаги и пленки. Комплексное применение различных методов защиты позволяет значительно увеличить срок службы изделий даже в агрессивных условиях эксплуатации.

Заключение

Латунь ЛС63-3 является высококачественным сплавом с уникальным сочетанием технологических и эксплуатационных свойств, что делает её исключительно ценным материалом для многих отраслей промышленности. Главной особенностью данного сплава является эталонная обрабатываемость резанием, обусловленная оптимальным сочетанием меди, цинка и высоким содержанием свинца, что позволяет изготавливать сложные и точные детали на автоматических станках с высокой производительностью.

Хорошие механические характеристики, антифрикционные свойства, немагнитность и приемлемая коррозионная стойкость обеспечивают широкий спектр применения латуни ЛС63-3 в автомобильной, тракторной, часовой промышленности, машиностроении и приборостроении. Особенно востребован этот материал для изготовления деталей, требующих высокой точности размеров и качества поверхности.

При выборе латуни ЛС63-3 следует учитывать её ограничения: не рекомендуется использовать сплав при температурах выше 200-250°C, в условиях высоких механических нагрузок, в контакте с пищевыми продуктами и питьевой водой. Также необходимо принимать во внимание экологические ограничения, связанные с высоким содержанием свинца.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛС63-3, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Информация, представленная в данной статье, основана на технических требованиях ГОСТ 15527-2004 и многолетнем практическом опыте специалистов компании "ОборонСпецСплав" в области производства и применения свинцовых латуней в различных отраслях промышленности.
