Латунь марки ЛО70-1 представляет собой сложнолегированный медно-цинковый сплав с высоким содержанием меди (69-71%) и добавлением олова (1-1,5%), что обеспечивает материалу уникальное сочетание механических и эксплуатационных свойств. Данный сплав относится к категории оловянных латуней и отличается исключительной коррозионной стойкостью, особенно в морской и пресной воде, высокой эрозионной стойкостью и отличными антифрикционными характеристиками, что делает его незаменимым в судостроении, теплотехнике и других ответственных применениях.
Расшифровка марки ЛО70-1
Маркировка данного сплава имеет следующую расшифровку:
- Л - латунь (сплав на основе меди и цинка)
- О - содержит олово как основной легирующий элемент
- 70 - номинальное содержание меди около 70%
- 1 - номинальное содержание олова около 1%

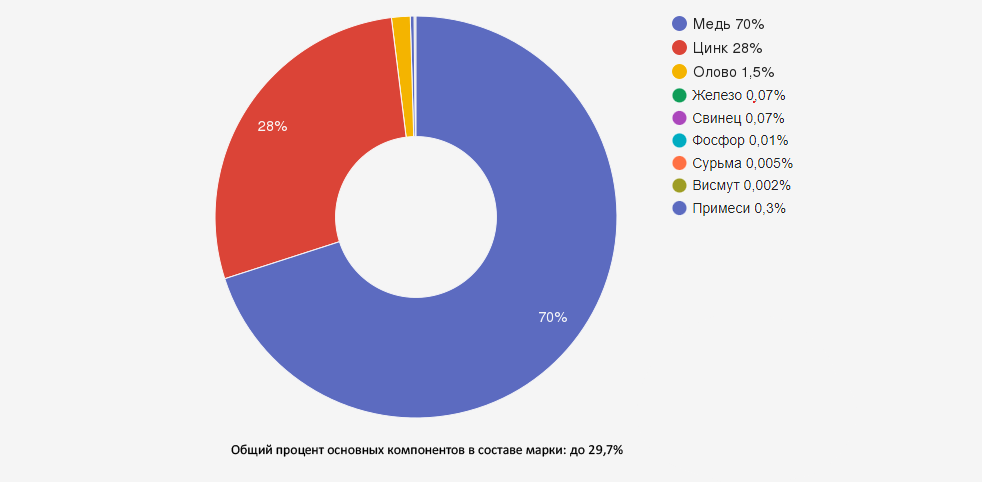

Химический состав латуни ЛО70-1
Сплав ЛО70-1 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | 69,0-71,0 | Основной компонент, обеспечивает высокую пластичность, коррозионную стойкость и электропроводность |
| Олово (Sn) | 1,0-1,5 | Значительно повышает коррозионную и эрозионную стойкость, особенно в морской воде |
| Железо (Fe) | до 0,7 | Повышает прочность, измельчает зерно сплава |
| Свинец (Pb) | до 0,07 | Улучшает обрабатываемость резанием |
| Фосфор (P) | до 0,01 | Действует как раскислитель при производстве |
| Сурьма (Sb) | до 0,005 | Примесь, содержание строго контролируется |
| Висмут (Bi) | до 0,002 | Примесь, содержание строго контролируется |
| Цинк (Zn) | остальное | Второй основной компонент, улучшает литейные свойства, снижает стоимость |
Суммарное содержание прочих примесей не должно превышать 0,3%, что обеспечивает стабильность свойств сплава.
Высокое содержание меди (69-71%) и добавление олова (1-1,5%) являются ключевыми факторами, определяющими уникальные характеристики данного сплава, особенно его превосходную коррозионную стойкость в различных средах.
Механические и физические свойства латуни ЛО70-1
Латунь ЛО70-1 обладает комплексом высоких механических и физических свойств, что определяет её широкое применение в различных отраслях промышленности:
| Параметр | Значение |
|---|---|
| Предел прочности при растяжении (σв), МПа | 350-400 |
| Предел текучести (σт), МПа | 120-150 |
| Относительное удлинение (δ), % | 40-50 |
| Твердость по Бринеллю, НВ | 80-100 |
| Плотность, г/см³ | 8,5-8,6 |
| Температура плавления, °C | 935 |
| Коэффициент теплового расширения, α×10⁻⁶, 1/°C | 18,0 |
| Теплопроводность, Вт/(м·К) | 120-130 |
| Удельное электрическое сопротивление, Ом·м×10⁻⁸ | 5,8-6,2 |
Сплав ЛО70-1 обладает следующими ключевыми характеристиками:
- Высокая коррозионная стойкость в различных средах, особенно в морской и пресной воде
- Превосходная эрозионная стойкость, особенно важная для компонентов, работающих в условиях потока жидкости или пара
- Отличная обрабатываемость давлением как в горячем, так и в холодном состоянии
- Хорошая свариваемость и паяемость
- Стойкость к повышенным температурам и температурным перепадам
- Высокая теплопроводность, важная для теплообменного оборудования
Технологические свойства и особенности обработки
Оловянная латунь ЛО70-1 обладает рядом важных технологических свойств, определяющих особенности её обработки и области применения:
Обработка давлением
Благодаря высокому содержанию меди, латунь ЛО70-1 обладает превосходной пластичностью и хорошо обрабатывается давлением:
- Горячая деформация - выполняется при температуре 700-750°C, что позволяет получать заготовки сложной формы методами ковки, штамповки, прессования
- Холодная деформация - сплав отлично поддается холодной прокатке, волочению, штамповке благодаря высокой пластичности
Термическая обработка
Для снятия внутренних напряжений и восстановления пластичности после холодной деформации применяется отжиг:
- Температура отжига: 650-750°C
- Время выдержки: зависит от размеров изделия, обычно 1-2 часа
- Охлаждение: медленное на воздухе или в печи
После отжига латунь становится мягкой и податливой к деформациям, легко гнется и вытягивается, что важно при изготовлении сложнопрофильных изделий.
Обрабатываемость резанием
Латунь ЛО70-1 имеет хорошую обрабатываемость резанием. Для получения качественной поверхности рекомендуется:
- Использовать острозаточенный режущий инструмент
- Применять оптимальные режимы резания: скорость 100-150 м/мин, подача 0,1-0,3 мм/об
- Обеспечивать эффективное охлаждение в зоне резания
Коррозионная и эрозионная стойкость
Благодаря высокому содержанию меди и наличию олова, латунь ЛО70-1 обладает исключительной коррозионной и эрозионной стойкостью:
- Высокая стойкость к коррозии в морской и пресной воде
- Устойчивость к обесцинкованию (селективной коррозии с вымыванием цинка)
- Стойкость к эрозионному воздействию потока жидкости или пара
- Устойчивость к атмосферной коррозии
Сварка и пайка
Соединение деталей из латуни ЛО70-1 может осуществляться следующими методами:
- Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
- Аргонодуговая сварка - может применяться с использованием специальных флюсов и защитной атмосферы для предотвращения выгорания цинка.
- Газовая сварка - возможна при строгом контроле температуры пламени для предотвращения перегрева и выгорания цинка.
Формы поставки латуни ЛО70-1
Компания "ОборонСпецСплав" поставляет латунь ЛО70-1 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:
Листы и полосы
- Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
- Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм
Прутки
- Круглые - диаметром от 3 до 160 мм
- Квадратные - со стороной от 5 до 60 мм
- Шестигранные - с размером "под ключ" от 5 до 60 мм
Трубы
- Конденсаторные трубы - наружным диаметром от 8 до 32 мм
- Теплообменные трубы - наружным диаметром от 10 до 80 мм
- Общего назначения - наружным диаметром от 5 до 160 мм
Чушки
- Для последующей переплавки и изготовления литых деталей
Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.
Области применения латуни ЛО70-1
Благодаря уникальному сочетанию высокой коррозионной стойкости, механических свойств и теплопроводности, латунь ЛО70-1 широко применяется в различных отраслях промышленности:
Судостроение и морская техника
- Трубопроводы судовых систем, контактирующие с морской водой
- Детали судовых приборов и механизмов
- Компоненты забортной арматуры
- Детали насосов морского исполнения
- Фитинги и соединительные элементы для судовых систем
Теплотехническое оборудование
- Конденсаторные трубы
- Трубы для теплообменников
- Трубные решетки
- Компоненты холодильных установок
- Детали систем охлаждения
Приборостроение
- Корпуса и детали точных приборов
- Компоненты измерительной аппаратуры
- Элементы оптических приборов
- Детали навигационных устройств
Машиностроение
- Детали насосов и арматуры
- Компоненты гидравлических и пневматических систем
- Втулки, подшипники скольжения
- Детали механизмов, работающих в условиях повышенных температур
Энергетическое оборудование
- Компоненты паровых турбин
- Детали теплообменного оборудования электростанций
- Элементы систем охлаждения энергетических установок
Преимущества и недостатки латуни ЛО70-1
Преимущества:
- Исключительная коррозионная стойкость в морской и пресной воде
- Высокая эрозионная стойкость при контакте с потоком жидкости или пара
- Отличная обрабатываемость давлением в горячем и холодном состоянии
- Высокая теплопроводность, важная для теплообменного оборудования
- Стойкость к повышенным температурам и температурным перепадам
- Хорошая свариваемость и паяемость
- Высокая пластичность после отжига
- Немагнитность
Недостатки:
- Относительно высокая стоимость из-за большого содержания меди
- Ограниченная прочность по сравнению с бронзами и другими конструкционными материалами
- Потенциальный риск коррозии под напряжением при определенных условиях
- Необходимость соблюдения технологических режимов при сварке для предотвращения выгорания цинка
- Ограниченная твердость, что может снижать износостойкость при абразивном износе
Аналоги латуни ЛО70-1
При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:
| Марка | Страна | Особенности и отличия |
|---|---|---|
| ЛО62-1 | Россия | Содержит меньше меди, более экономичный вариант |
| CuZn30Sn1 | Европа (EN) | Европейский аналог оловянной латуни |
| C44500 | США (ASTM) | Американский аналог для теплообменного оборудования |
| JIS H3100 C4430 | Япония | Японский аналог оловянной латуни |
При замене латуни ЛО70-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.
Вопросы и ответы о латуни ЛО70-1
Почему латунь ЛО70-1 устойчива к обесцинкованию?
Устойчивость латуни ЛО70-1 к обесцинкованию (селективной коррозии с вымыванием цинка) обусловлена двумя ключевыми факторами. Во-первых, высокое содержание меди (69-71%) создает стабильную α-фазу в структуре сплава, что существенно снижает склонность к обесцинкованию. Во-вторых, добавление олова (1-1,5%) формирует защитные оксидные пленки на поверхности материала, которые блокируют процесс коррозии и предотвращают селективное растворение цинка. Именно это сочетание высокого содержания меди и легирования оловом делает латунь ЛО70-1 идеальным материалом для изготовления теплообменников, конденсаторов и других изделий, работающих в контакте с морской водой и агрессивными средами, где обычные латуни быстро разрушаются из-за обесцинкования.
Как влияет высокое содержание меди на свойства латуни ЛО70-1?
Высокое содержание меди (69-71%) в сплаве ЛО70-1 оказывает многогранное влияние на его свойства. Прежде всего, это повышает пластичность материала, делая его более податливым к деформации и улучшая технологичность при изготовлении изделий сложной формы. Медь также значительно увеличивает теплопроводность сплава, что критически важно для теплообменного оборудования. Высокое содержание меди усиливает коррозионную стойкость латуни, особенно в сочетании с оловом, и повышает её электропроводность. Механические свойства также изменяются: с увеличением содержания меди несколько снижается прочность, но значительно возрастает пластичность и вязкость сплава. Кроме того, высокое содержание меди придает латуни ЛО70-1 характерный золотисто-розовый оттенок, что может быть важно при изготовлении декоративных изделий.
Какой режим термической обработки оптимален для деталей из латуни ЛО70-1?
Оптимальный режим термической обработки для деталей из латуни ЛО70-1 зависит от их назначения и технологии изготовления. Для снятия внутренних напряжений после холодной деформации (прокатки, волочения, штамповки) рекомендуется проводить отжиг при температуре 650-750°C с выдержкой 1-2 часа (время зависит от размеров детали) и последующим медленным охлаждением на воздухе или в печи. Это обеспечивает полную рекристаллизацию структуры, восстановление пластичности и снятие напряжений. Для деталей, работающих при повышенных нагрузках, может применяться стабилизирующий отжиг при более низких температурах (300-400°C) для улучшения размерной стабильности без существенного изменения механических свойств. При необходимости повышения твердости поверхности может использоваться поверхностная деформация (наклеп) с последующим низкотемпературным отжигом (250-300°C) для снятия пиковых напряжений.
Можно ли применять латунь ЛО70-1 для деталей, контактирующих с питьевой водой?
Латунь ЛО70-1 может применяться для деталей, контактирующих с питьевой водой, при соблюдении определенных условий. Содержание свинца в данном сплаве не превышает 0,07%, что соответствует большинству современных требований к материалам, используемым в системах питьевого водоснабжения. Высокое содержание меди и наличие олова обеспечивают хорошую коррозионную стойкость и минимальное выделение металлов в воду. Однако для применения в системах питьевого водоснабжения рекомендуется проведение дополнительных испытаний на вымывание металлов и соответствие санитарно-гигиеническим нормам конкретного региона, так как требования могут различаться в разных странах. В некоторых случаях для повышения безопасности на детали из латуни ЛО70-1, контактирующие с питьевой водой, может наноситься защитное покрытие, дополнительно снижающее миграцию ионов металлов.
Какова максимальная рабочая температура для деталей из латуни ЛО70-1?
Максимальная рабочая температура для деталей из латуни ЛО70-1 составляет примерно 350-400°C при длительной эксплуатации и может достигать 450-500°C при кратковременном воздействии. При температурах выше 400°C начинается заметное снижение механических свойств вследствие ускорения процессов рекристаллизации и окисления. Для обеспечения надежной работы при повышенных температурах рекомендуется не превышать 350°C при постоянной эксплуатации. При циклических температурных нагрузках предельная рабочая температура должна быть снижена до 300-320°C для предотвращения усталостных явлений и сохранения стабильности размеров деталей. Латунь ЛО70-1 сохраняет хорошие механические свойства при низких температурах вплоть до криогенных, что делает её универсальным материалом для широкого диапазона температурных условий эксплуатации.
Заключение
Латунь ЛО70-1 представляет собой высококачественный конструкционный материал, сочетающий превосходную коррозионную и эрозионную стойкость, отличные технологические свойства и высокую теплопроводность. Благодаря оптимальному соотношению меди (69-71%), цинка и олова (1-1,5%), этот сплав демонстрирует уникальный комплекс характеристик, делающих его незаменимым для изготовления ответственных деталей теплообменного оборудования, судовых систем и других применений, где требуется материал с высокой стойкостью к агрессивным средам.
Особенно ценными свойствами латуни ЛО70-1 являются её устойчивость к обесцинкованию в морской воде, стойкость к эрозионному воздействию потока жидкости или пара, а также отличная обрабатываемость давлением, что позволяет изготавливать из нее изделия сложной формы. Высокая теплопроводность сплава делает его оптимальным материалом для конденсаторных и теплообменных труб, где эффективность теплопередачи является критически важным параметром.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛО70-1, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.
Данная статья подготовлена на основе технических требований ГОСТ 15527-2004 и многолетнего опыта специалистов компании "ОборонСпецСплав" в области производства и применения оловянных латуней в различных отраслях промышленности. В работе использованы результаты практических испытаний материалов и анализ эксплуатационных характеристик изделий из латуни ЛО70-1 в реальных условиях.
