Латунь марки ЛО62-1 представляет собой многокомпонентный медно-цинковый сплав с добавлением олова, относящийся к категории оловянных латуней. Этот материал отличается превосходной коррозионной стойкостью, высокими антифрикционными свойствами и хорошими механическими характеристиками, что делает его востребованным в производстве теплотехнического оборудования, судовой арматуры, декоративных изделий и многих других применениях, где требуется сочетание технологичности и устойчивости к агрессивным средам.

Расшифровка марки ЛО62-1

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• О - содержит олово как основной легирующий элемент
• 62 - номинальное содержание меди около 62%
• 1 - номинальное содержание олова около 1%

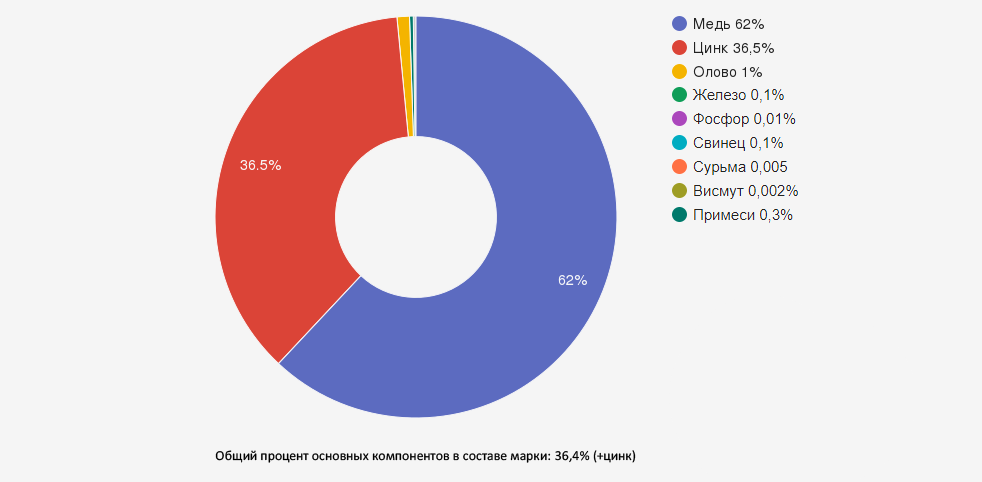

Химический состав латуни ЛО62-1

Сплав ЛО62-1 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	61,0-63,0	Основной компонент, определяет базовые свойства, пластичность и коррозионную стойкость
Олово (Sn)	0,7-1,1	Значительно повышает коррозионную стойкость и антифрикционные свойства
Железо (Fe)	до 0,1	Примесь, содержание ограничено для сохранения технологических свойств
Свинец (Pb)	до 0,1	Улучшает обрабатываемость резанием
Сурьма (Sb)	до 0,005	Примесь, содержание строго контролируется
Висмут (Bi)	до 0,002	Примесь, содержание строго контролируется
Цинк (Zn)	остальное	Второй основной компонент, улучшает литейные свойства и снижает стоимость

Добавление олова в количестве 0,7-1,1% является ключевой особенностью данного сплава, обеспечивающей его повышенную коррозионную стойкость, особенно в морской воде и других агрессивных средах. Олово также способствует улучшению антифрикционных свойств и повышению механической прочности латуни.

Механические и физические свойства латуни ЛО62-1

Латунь ЛО62-1 обладает комплексом высоких физико-механических свойств, что определяет её широкое применение в различных отраслях промышленности:

Параметр	Значение
Предел прочности при растяжении (σв), МПа	380-450
Предел текучести (σт), МПа	140-150
Относительное удлинение (δ), %	25-35
Твердость по Бринеллю, НВ	90-110
Плотность, г/см³	8,4-8,5
Температура плавления, °C	906
Температура рекристаллизации, °C	450-500
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	18,0-18,5
Теплопроводность, Вт/(м·К)	110-120
Удельное электрическое сопротивление, Ом·м×10⁻⁸	6,5-7,0
Обрабатываемость резанием, % (по отношению к латуни ЛС63-3)	40

Сплав ЛО62-1 имеет следующие важные характеристики:

• Немагнитность – отсутствие магнитных свойств, что важно для ряда применений
• Высокая коррозионная стойкость, особенно в морской воде
• Хорошие антифрикционные свойства
• Достаточная пластичность для обработки давлением
• Однородность структуры благодаря особенностям технологии выплавки

Технологические свойства и особенности обработки

Оловянная латунь ЛО62-1 обладает рядом важных технологических свойств, определяющих особенности её обработки и области применения:

Плавка и литье

Латунь ЛО62-1 выплавляется в индукционных или электродуговых печах, что обеспечивает равномерный нагрев и высокую однородность сплава. При литье необходимо учитывать следующие особенности:

• Температура литья составляет 950-1000°C
• Рекомендуется применение защитных флюсов для предотвращения окисления
• Для получения качественных отливок требуется хорошая дегазация расплава

Обработка давлением

Латунь ЛО62-1 хорошо поддается обработке давлением, особенно в горячем состоянии:

• Горячая обработка - проводится при температуре 700-800°C, что позволяет получать заготовки различной формы методами прокатки, ковки, штамповки
• Холодная деформация - сплав достаточно пластичен для холодной прокатки, волочения и штамповки, однако при значительных степенях деформации требуется промежуточный отжиг

Термическая обработка

Для снятия внутренних напряжений и восстановления пластичности после холодной деформации применяется отжиг:

• Температура отжига: 550-650°C
• Время выдержки: зависит от размеров изделия, обычно 1-2 часа
• Охлаждение: на воздухе или в воде (в зависимости от требуемых свойств)

Обрабатываемость резанием

Латунь ЛО62-1 имеет удовлетворительную обрабатываемость резанием (около 40% от эталонной латуни ЛС63-3). Для получения качественной поверхности рекомендуется:

• Использовать острозаточенный режущий инструмент
• Применять оптимальные режимы резания: скорость 80-120 м/мин, подача 0,1-0,3 мм/об
• Обеспечивать эффективное охлаждение в зоне резания

Коррозионная стойкость

Благодаря наличию олова, латунь ЛО62-1 обладает повышенной коррозионной стойкостью в различных средах:

• Морская и пресная вода
• Атмосферные условия, включая промышленную атмосферу
• Пар и конденсат
• Слабые растворы кислот и щелочей

Особенно важным свойством является высокая стойкость к обесцинкованию, что делает этот сплав ценным материалом для теплообменного оборудования и судовой арматуры.

Сварка и пайка

Соединение деталей из латуни ЛО62-1 может осуществляться следующими методами:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
• Аргонодуговая сварка - может применяться с использованием специальных флюсов и защитной атмосферы для предотвращения выгорания цинка.

Формы поставки латуни ЛО62-1

Компания "ОборонСпецСплав" поставляет латунь ЛО62-1 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:

Листы и плиты

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Плиты - толщиной от 25 до 100 мм, шириной от 100 до 1000 мм

Полосы

• Толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм
• Поставляются в рулонах или отрезках

Прутки

• Круглые - диаметром от 3 до 160 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - с размером "под ключ" от 5 до 60 мм

Трубы

• Наружным диаметром от 3 до 200 мм
• С толщиной стенки от 0,3 до 20 мм
• Различного назначения: для теплообменников, конденсаторов, общего применения

Проволока

• Диаметром от 0,1 до 12 мм
• В мотках, бухтах или на катушках
• Различной степени твердости

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛО62-1

Благодаря уникальному сочетанию высокой коррозионной стойкости, хороших механических свойств и технологичности, латунь ЛО62-1 широко применяется в различных отраслях промышленности:

Теплотехническое оборудование

• Трубки теплообменников и конденсаторов
• Трубные решетки
• Компоненты холодильных установок
• Детали систем охлаждения

Судостроение и морская техника

• Судовая арматура, работающая в контакте с морской водой
• Детали забортного оборудования
• Компоненты систем охлаждения морских двигателей
• Фитинги и соединительные элементы

Машиностроение

• Детали насосов и арматуры
• Компоненты гидравлических и пневматических систем
• Втулки, подшипники скольжения
• Детали механизмов, работающих в условиях трения

Приборостроение

• Детали точных механизмов
• Компоненты измерительной аппаратуры
• Элементы оптических приборов

Декоративно-прикладное искусство

• Художественные изделия
• Фурнитура и декоративные элементы
• Ювелирные украшения
• Сувенирная продукция

Строительство и архитектура

• Декоративные элементы фасадов
• Фурнитура для окон и дверей
• Водопроводные системы
• Элементы ограждений и перил

Преимущества и недостатки латуни ЛО62-1

Преимущества:

• Высокая коррозионная стойкость, особенно в морской воде и паре
• Стойкость к обесцинкованию
• Хорошие антифрикционные свойства
• Однородность структуры и стабильность свойств
• Немагнитность
• Привлекательный внешний вид с возможностью полировки до зеркального блеска
• Хорошая обрабатываемость давлением
• Высокая теплопроводность

Недостатки:

• Средняя обрабатываемость резанием (40% от эталонной латуни)
• Относительно высокая стоимость по сравнению с простыми латунями
• Меньшая прочность по сравнению с некоторыми другими конструкционными материалами
• Ограниченная применимость при высоких температурах
• Сложность сварки из-за риска выгорания цинка

Аналоги латуни ЛО62-1

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛО70-1	Россия	Содержит больше меди, обладает лучшей пластичностью
CuZn36Sn1	Европа (EN)	Европейский аналог оловянной латуни
C44300	США (ASTM)	Американский аналог для теплообменного оборудования
JIS H3100 C4430	Япония	Японский аналог оловянной латуни

При замене латуни ЛО62-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛО62-1

Как влияет олово на свойства латуни ЛО62-1?

Олово является ключевым легирующим элементом в латуни ЛО62-1 и оказывает многостороннее влияние на её свойства. Прежде всего, олово значительно повышает коррозионную стойкость сплава, особенно в морской воде и паре, предотвращая процесс обесцинкования (избирательного вымывания цинка), который является одной из основных причин разрушения обычных латуней в агрессивных средах. Кроме того, олово улучшает антифрикционные свойства, снижая коэффициент трения и повышая износостойкость. Также олово способствует повышению прочности сплава и улучшает его литейные свойства. Даже небольшое количество олова (0,7-1,1%) существенно изменяет структуру сплава, делая его более устойчивым к различным видам коррозии и улучшая комплекс эксплуатационных характеристик.

Почему латунь ЛО62-1 часто используется для изготовления теплообменного оборудования?

Латунь ЛО62-1 широко применяется в производстве теплообменников и конденсаторов благодаря уникальному сочетанию технических свойств, идеально подходящих для данного применения. Во-первых, сплав обладает высокой теплопроводностью (110-120 Вт/(м·К)), что обеспечивает эффективный теплообмен. Во-вторых, благодаря содержанию олова, латунь ЛО62-1 имеет превосходную коррозионную стойкость и устойчивость к обесцинкованию в условиях постоянного контакта с водой, паром и конденсатом. Особенно важна её стойкость к коррозии в морской воде, что критично для судовых теплообменников. Третьим важным преимуществом является технологичность сплава – возможность производства тонкостенных труб различного диаметра с высокой точностью размеров и хорошим качеством поверхности. Кроме того, латунь ЛО62-1 хорошо поддается механической обработке и пайке, что упрощает изготовление и ремонт теплообменных устройств.

Можно ли использовать латунь ЛО62-1 для контакта с питьевой водой?

Латунь ЛО62-1 может использоваться для компонентов систем питьевого водоснабжения с определенными ограничениями. Содержание свинца в данном сплаве не превышает 0,1%, что соответствует большинству современных требований к материалам, контактирующим с питьевой водой. Однако для применения в системах питьевого водоснабжения рекомендуется проведение дополнительных испытаний на вымывание металлов и соответствие санитарно-гигиеническим нормам. В некоторых странах существуют специальные сертификаты для материалов, контактирующих с питьевой водой, и перед применением латуни ЛО62-1 в таких системах следует убедиться в наличии соответствующих разрешительных документов. Для повышения безопасности при длительном контакте с питьевой водой на детали из латуни ЛО62-1 может наноситься защитное покрытие, предотвращающее миграцию ионов металла в воду.

Как выполняется полировка изделий из латуни ЛО62-1 для декоративных целей?

Полировка изделий из латуни ЛО62-1 для декоративных целей выполняется в несколько этапов:
1. Предварительная подготовка поверхности - устранение грубых дефектов, шлифовка абразивными материалами с постепенным уменьшением зернистости от 400 до 1500 грит.
2. Промежуточная полировка - обработка поверхности полировальными пастами средней абразивности с использованием тканевых кругов.
3. Финишная полировка - использование тонких полировальных паст с минимальной абразивностью и мягких полировальных кругов для достижения зеркального блеска.
4. Защитная обработка - нанесение специальных лаков или восков для предотвращения потускнения и сохранения декоративного вида.
Для создания патины или декоративного состаривания может применяться химическое оксидирование с использованием растворов сульфидов, аммиака или других реагентов. Латунь ЛО62-1 хорошо поддается полировке и может приобретать высокий зеркальный блеск, что делает её популярным материалом для изготовления декоративных изделий, фурнитуры и элементов интерьера.

В чем отличие латуни ЛО62-1 от бронзы?

Латунь ЛО62-1 и бронзы имеют ряд существенных отличий, несмотря на то, что оба материала являются сплавами на основе меди. Основное различие заключается в базовом составе: латунь ЛО62-1 – это сплав меди с цинком (около 36-38%) и небольшим добавлением олова (0,7-1,1%), в то время как бронзы представляют собой сплавы меди с оловом, алюминием, кремнием или другими элементами, но обычно без цинка или с его минимальным содержанием. Латунь ЛО62-1 имеет характерный золотистый цвет, более светлый, чем у большинства бронз, которые обычно имеют красноватый или коричневатый оттенок. По механическим свойствам латунь ЛО62-1 обычно мягче и пластичнее большинства бронз, но уступает им в прочности и твердости. Бронзы, особенно оловянные и алюминиевые, обладают более высокой износостойкостью и лучшими антифрикционными свойствами. По коррозионной стойкости латунь ЛО62-1, благодаря добавлению олова, приближается к бронзам, но в целом бронзы превосходят её по устойчивости к различным агрессивным средам.

Заключение

Латунь ЛО62-1 представляет собой высококачественный конструкционный материал, отличающийся превосходной коррозионной стойкостью, хорошими механическими свойствами и технологичностью обработки. Легирование оловом придает этому сплаву уникальное сочетание характеристик, делающих его незаменимым для изготовления теплообменного оборудования, судовой арматуры и других ответственных изделий, работающих в агрессивных средах.

Благодаря своим исключительным свойствам, латунь ЛО62-1 широко применяется в машиностроении, судостроении, теплотехнике, приборостроении и других отраслях промышленности. Возможность обработки различными методами в сочетании с привлекательным внешним видом также делает этот материал востребованным для изготовления декоративных изделий и архитектурных элементов.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛО62-1, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Высокая коррозионная стойкость и отличные эксплуатационные характеристики латуни ЛО62-1 делают этот материал экономически эффективным решением для ответственных узлов и механизмов, работающих в агрессивных средах. Инвестиции в качественные материалы окупаются благодаря увеличению срока службы деталей и сокращению затрат на техническое обслуживание и ремонт оборудования.

Данная статья подготовлена на основе технических требований ГОСТ 15527-2004, а также материалов многолетних исследований и практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения оловянных латуней в различных отраслях промышленности. Наша компания гарантирует высокое качество поставляемой продукции и полное соответствие заявленным техническим характеристикам.
