Латунь марки ЛКС представляет собой многокомпонентный литейный сплав с высоким содержанием меди (76-81%), легированный кремнием и свинцом в качестве основных модифицирующих элементов. Этот материал, также известный как томпак или красная латунь, отличается уникальным сочетанием высокой прочности, пластичности и превосходных антифрикционных свойств, что делает его идеальным для изготовления деталей и механизмов, работающих в условиях трения скольжения.

Расшифровка марки ЛКС

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• К - содержит кремний как легирующий элемент
• С - содержит свинец как легирующий элемент

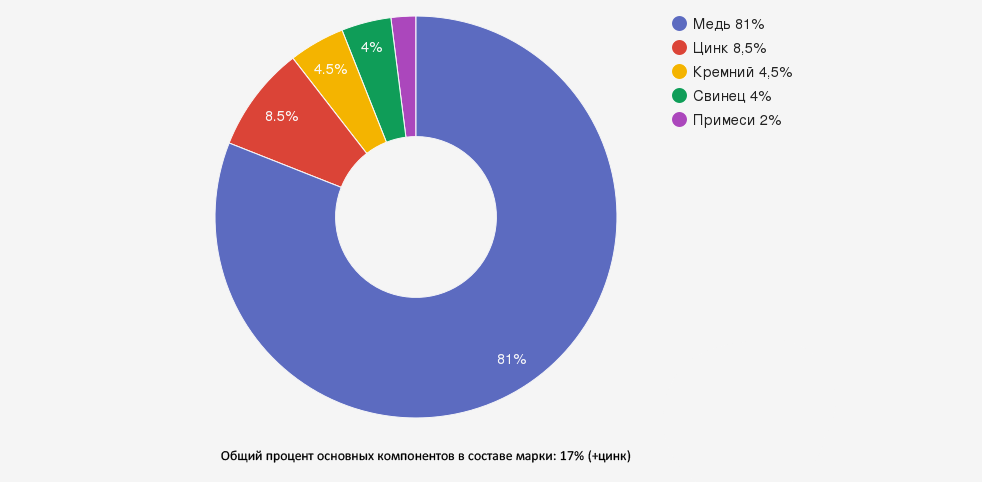

Химический состав латуни ЛКС

Сплав ЛКС производится в соответствии с требованиями ГОСТ 1020-97, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	76,0-81,0	Основной компонент, обеспечивает пластичность, теплопроводность и коррозионную стойкость
Кремний (Si)	2,4-4,5	Повышает прочность, твердость и коррозионную стойкость
Свинец (Pb)	2,0-4,0	Улучшает антифрикционные свойства и обрабатываемость резанием
Марганец (Mn)	до 0,8	Повышает прочность и коррозионную стойкость
Железо (Fe)	до 0,6	Повышает прочность, измельчает зерно
Олово (Sn)	до 0,3	Улучшает антикоррозионные и антифрикционные свойства
Алюминий (Al)	до 0,1	Повышает жаростойкость и прочность
Фосфор (P)	до 0,1	Действует как раскислитель при производстве
Сурьма (Sb)	до 0,1	Повышает твердость и антифрикционные свойства
Цинк (Zn)	остальное	Второй основной компонент, улучшает литейные свойства, снижает стоимость

Комплексное легирование кремнием (2,4-4,5%) и свинцом (2,0-4,0%) придает латуни ЛКС уникальное сочетание механических, антифрикционных и коррозионных свойств, которое невозможно достичь при использовании только одного из этих элементов.

Физические и механические свойства латуни ЛКС

Латунь ЛКС обладает комплексом высоких физических и механических свойств, что определяет её широкое применение для изготовления ответственных деталей:

Параметр	Значение
Предел прочности при растяжении (σв), МПа	350-420
Предел текучести (σт), МПа	160-200
Относительное удлинение (δ), %	15-25
Твердость по Бринеллю, НВ	100-130
Плотность, г/см³	8,6-8,8
Температура плавления, °C	885-900
Коэффициент трения (со смазкой)	0,05-0,07
Коэффициент трения (без смазки)	0,15-0,18
Теплопроводность, Вт/(м·К)	90-110

Ключевые свойства латуни ЛКС:

• Высокая прочность при сохранении достаточной пластичности
• Превосходные антифрикционные свойства благодаря наличию свинцовых включений
• Отличная коррозионная стойкость в различных средах
• Низкий коэффициент трения
• Хорошая износостойкость
• Способность работать в условиях ограниченной смазки
• Привлекательный красноватый цвет, обусловленный высоким содержанием меди

Технология производства и обработки

Производство латуни ЛКС включает несколько ключевых этапов:

Плавка и литье

Технология производства латуни ЛКС включает следующие операции:

• Расплавление меди в тиглях или индукционных печах
• Последовательное введение легирующих элементов (цинка, кремния, свинца и других)
• Тщательное перемешивание расплава для обеспечения равномерного распределения компонентов
• Рафинирование для удаления газов и неметаллических включений
• Разливка в формы для получения чушек или готовых отливок

Термическая обработка

Для получения оптимальных свойств изделия из латуни ЛКС могут подвергаться следующим видам термической обработки:

• Отжиг - проводится при температуре 600-700°C для снятия внутренних напряжений и повышения пластичности
• Закалка - может применяться для повышения твердости и прочности

Литейные свойства

Латунь ЛКС обладает хорошими литейными характеристиками:

• Высокая жидкотекучесть благодаря наличию кремния
• Малая усадка при затвердевании
• Низкая склонность к образованию горячих трещин
• Способность к получению отливок сложной конфигурации

Обрабатываемость резанием

Благодаря наличию свинца, латунь ЛКС имеет хорошую обрабатываемость резанием:

• Свинцовые включения действуют как твердая смазка при резании
• Образуется короткая ломкая стружка
• Снижается износ режущего инструмента
• Возможность получения деталей с высоким качеством поверхности

Формы поставки латуни ЛКС

Компания "ОборонСпецСплав" поставляет латунь ЛКС в следующих формах:

Чушки

• Для последующей переплавки и изготовления литых деталей
• Маркируются согласно ГОСТ 1020-97

Полуфабрикаты, изготовленные путем переплавки

• Ленты - в рулонах или отрезках, различной толщины и ширины
• Прутки - круглого, квадратного, шестигранного сечения
• Трубы - различного диаметра и толщины стенки
• Пластины - различной толщины и размеров
• Втулки - различных типоразмеров

Готовые изделия и детали

• Втулки и вкладыши подшипников скольжения
• Детали узлов трения
• Элементы декора и фурнитуры
• Компоненты для бижутерии

Области применения латуни ЛКС

Благодаря своим уникальным свойствам, латунь ЛКС находит широкое применение в различных отраслях промышленности:

Машиностроение

• Подшипники скольжения и втулки
• Детали узлов трения
• Направляющие элементы
• Шестерни малонагруженных механизмов
• Детали гидравлических и пневматических систем

Приборостроение

• Компоненты точных механизмов
• Детали измерительных приборов
• Элементы оптико-механических устройств

Электротехника

• Контактные элементы
• Компоненты электрических соединителей
• Токопроводящие детали

Сантехника и трубопроводная арматура

• Корпуса клапанов и кранов
• Фитинги и соединительные элементы
• Детали насосов

Декоративно-прикладное искусство

• Элементы декора интерьера
• Фурнитура для мебели и дверей
• Компоненты для бижутерии
• Художественные изделия
• Рамы для картин и зеркал

Преимущества и недостатки латуни ЛКС

Преимущества:

• Превосходные антифрикционные свойства благодаря комбинации кремния и свинца
• Высокая коррозионная стойкость в различных средах
• Хорошая обрабатываемость резанием
• Отличные литейные свойства
• Высокая износостойкость
• Стабильность размеров при эксплуатации
• Привлекательный внешний вид благодаря красноватому оттенку
• Превосходная стойкость к ржавлению по сравнению с бронзами

Недостатки:

• Относительно высокая стоимость из-за большого содержания меди
• Экологические ограничения из-за содержания свинца
• Ограничения по применению в пищевой промышленности
• Ограниченная прочность при высоких нагрузках
• Сложность сварки

Сравнение с другими сплавами

При выборе материала для конкретных применений полезно сравнить латунь ЛКС с альтернативными сплавами:

Латунь ЛКС и бронза

• ЛКС имеет лучшую стойкость к ржавлению
• ЛКС обладает большей пластичностью и гибкостью
• Бронзы обычно имеют более высокую прочность
• Бронзы часто превосходят ЛКС по износостойкости

Латунь ЛКС и обычные латуни

• ЛКС имеет лучшие антифрикционные свойства
• ЛКС обладает более высокой коррозионной стойкостью
• Обычные латуни обычно дешевле
• Простые латуни легче поддаются обработке давлением

Аналоги латуни ЛКС

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛЦ16К4С4	Россия	Литейный сплав по ГОСТ 17711-93 с похожим составом
ЛЦ38Мц2С2	Россия	Марганцево-свинцовая литейная латунь с хорошими антифрикционными свойствами
CuZn16Si4Pb4	Европа (EN)	Европейский аналог кремниево-свинцовой латуни
C69300	США (ASTM)	Американский аналог, известный как "Silicon Brass with Lead"

При выборе альтернативных материалов необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛКС

Как совместное влияние кремния и свинца улучшает свойства латуни ЛКС?

Кремний и свинец в составе латуни ЛКС оказывают синергетическое влияние на свойства сплава. Кремний существенно повышает прочность, твердость и коррозионную стойкость материала, особенно в агрессивных средах. Он также улучшает литейные свойства, повышая жидкотекучесть расплава и снижая склонность к образованию усадочных дефектов. Свинец, в свою очередь, обеспечивает превосходные антифрикционные свойства, образуя в структуре сплава обособленные включения, которые выступают в роли твердой смазки при трении. Эти включения также способствуют улучшению обрабатываемости резанием, обеспечивая формирование короткой ломкой стружки и снижая износ режущего инструмента. Комбинация этих элементов позволяет получить материал, который сочетает высокую прочность и коррозионную стойкость с отличными антифрикционными свойствами и хорошей обрабатываемостью, что делает латунь ЛКС идеальным выбором для деталей узлов трения, работающих в агрессивных средах.

Каковы особенности применения латуни ЛКС для деталей, работающих в морской воде?

Латунь ЛКС обладает рядом свойств, делающих её отличным выбором для деталей, работающих в морской воде. Высокое содержание кремния обеспечивает повышенную стойкость к обесцинкованию – процессу селективного растворения цинка, который является основной причиной разрушения обычных латуней в морской среде. Кремний также способствует формированию на поверхности защитной пассивирующей пленки, которая дополнительно повышает коррозионную стойкость. При применении деталей из ЛКС в морской воде рекомендуется учитывать возможность электрохимической коррозии при контакте с другими металлами, особенно более электроположительными (например, нержавеющими сталями). В таких случаях следует предусматривать электрическую изоляцию разнородных металлов или использовать протекторную защиту. Для продления срока службы деталей из ЛКС в морской воде также рекомендуется периодическая очистка от биологических обрастаний и солевых отложений. При проектировании конструкций важно избегать застойных зон, где может скапливаться морская вода, что повышает риск развития язвенной коррозии.

Какие особенности термической обработки латуни ЛКС следует учитывать?

При термической обработке латуни ЛКС необходимо учитывать ряд особенностей, обусловленных её составом и структурой. Отжиг для снятия внутренних напряжений и повышения пластичности рекомендуется проводить при температуре 600-700°C с последующим медленным охлаждением. Важно избегать перегрева выше 750°C, так как это может привести к окислению кремния и ухудшению свойств сплава. При отжиге следует учитывать, что наличие кремния повышает температуру рекристаллизации по сравнению с обычными латунями. Закалка ЛКС возможна, но имеет ограниченное применение, так как этот сплав не проявляет значительного эффекта дисперсионного твердения. При нагреве необходимо обеспечить защитную атмосферу или применять защитные флюсы для предотвращения окисления компонентов сплава. После термической обработки может потребоваться механическая или химическая очистка поверхности от окалины. Для деталей сложной конфигурации важно обеспечить равномерный нагрев и охлаждение, чтобы избежать коробления и образования трещин.

Как отличить латунь ЛКС от других сходных сплавов?

Отличить латунь ЛКС от других сходных сплавов можно по нескольким признакам. Визуально ЛКС имеет характерный красноватый оттенок из-за высокого содержания меди, более насыщенный, чем у многих других латуней. При механической обработке образуется специфическая короткая ломкая стружка благодаря наличию свинца. На свежем изломе можно заметить мелкозернистую структуру с матовым блеском. По плотности ЛКС несколько тяжелее обычных латуней из-за содержания свинца. Для более точной идентификации используются методы химического анализа, включая спектральный анализ, который позволяет определить содержание основных компонентов и примесей. Микроструктурный анализ позволяет выявить характерные особенности строения: наличие свинцовых включений и особую структуру α-фазы, модифицированной кремнием. Твердость ЛКС обычно выше, чем у простых латуней, из-за присутствия кремния, что также может служить косвенным признаком при идентификации. В производственных условиях чушки ЛКС маркируются согласно ГОСТ 1020-97, что облегчает их распознавание.

Какие существуют экологические ограничения при использовании латуни ЛКС?

Экологические ограничения при использовании латуни ЛКС связаны преимущественно с содержанием свинца (2-4%), который является токсичным тяжелым металлом. В ряде стран и регионов действуют нормативные акты, ограничивающие применение свинецсодержащих материалов в определенных областях. Например, директива RoHS в Европейском Союзе ограничивает содержание свинца в электрическом и электронном оборудовании. Аналогичные ограничения существуют в США, Японии, Китае и других странах. Особенно строгие нормы действуют для материалов, контактирующих с питьевой водой и пищевыми продуктами. В некоторых случаях требуется специальная сертификация для подтверждения безопасности. При механической обработке латуни ЛКС необходимо обеспечивать эффективную вентиляцию и сбор стружки для предотвращения загрязнения воздуха и почвы свинцовой пылью. Также важно организовать правильную утилизацию отходов производства и изделий, вышедших из эксплуатации, в соответствии с требованиями экологического законодательства. В ряде применений происходит постепенный переход на бессвинцовые альтернативы, хотя они часто не обеспечивают такого же комплекса свойств.

Заключение

Латунь ЛКС представляет собой высококачественный многокомпонентный сплав, сочетающий превосходные антифрикционные свойства, высокую коррозионную стойкость и хорошие литейные характеристики. Уникальное сочетание кремния и свинца в составе сплава обеспечивает синергетический эффект, делающий этот материал идеальным выбором для изготовления деталей, работающих в условиях трения скольжения, особенно в агрессивных средах.

Широкий спектр применения латуни ЛКС – от подшипников скольжения и деталей узлов трения до элементов декора и художественных изделий – обусловлен её уникальными свойствами и привлекательным внешним видом. По сравнению с бронзами, ЛКС обладает лучшей стойкостью к ржавлению и большей пластичностью, что расширяет возможности её использования.

Компания "ОборонСпецСплав" предлагает латунь ЛКС в различных формах: от чушек для последующей переплавки до готовых полуфабрикатов и изделий. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Данная статья подготовлена на основе требований ГОСТ 1020-97 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения специальных латуней в различных отраслях промышленности.
